Склад у Пологах Чобітьках: 4 касетні спліт-системи по 10 кВт для опалення та охолодження

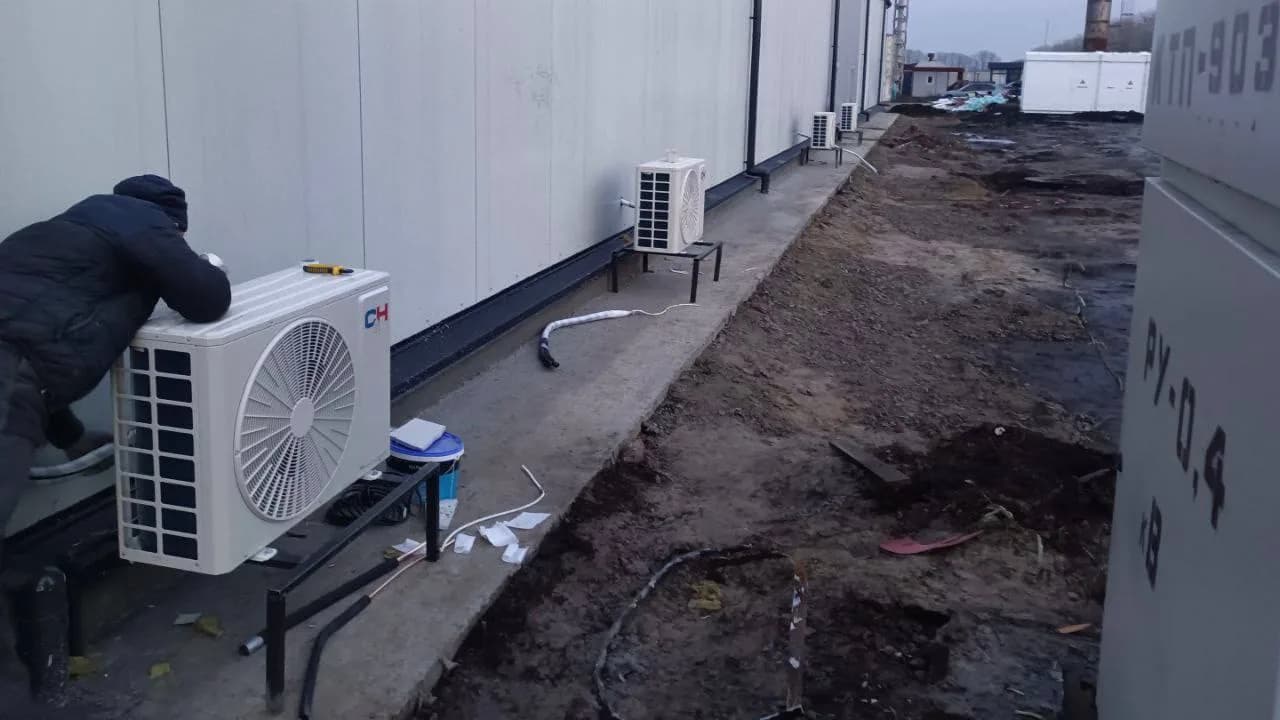

Фото 01: На зображенні зафіксовано процес фінального налаштування та підключення зовнішніх блоків кондиціонування. Спеціаліст Ventall проводить пусконалагоджувальні роботи на першому блоці в ряду. Установки розміщені на індивідуальних металевих віброгасильних підставках, що встановлені на бетонній основі вздовж стіни об'єкта. Кожна одиниця обладнання підключена за допомогою теплоізольованих мідних магістралей, які забезпечують мінімальні втрати холодоагенту та довговічність системи. Таке лінійне розміщення блоків полегшує подальше сервісне обслуговування та забезпечує вільний доступ до кожного вузла.

Фото 02: На зображенні зафіксовано процес чорнового монтажу інженерних мереж на об'єкті. Спеціаліст Ventall працює на будівельному риштуванні, виконуючи підключення комунікацій до потужного канального внутрішнього блоку (або секції припливної установки). Агрегат має значні габарити та вагу, тому його фіксація до бетонного перекриття виконана за допомогою посилених нарізних шпильок великого діаметра. Важливим елементом монтажу є використання віброізолюючих підвісів, які запобігають передачі вібрації від двигуна установки на конструкцію будівлі, забезпечуючи акустичний комфорт у приміщенні.

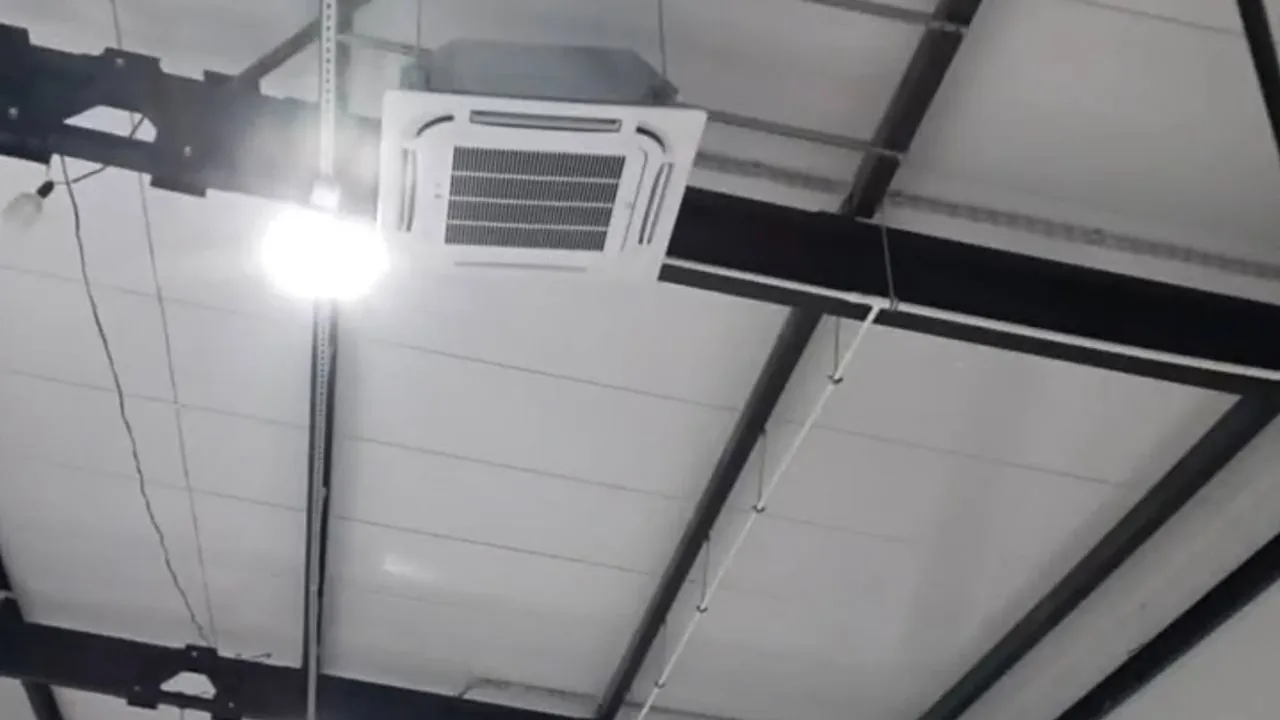

Фото 03: На зображенні представлено змонтований внутрішній блок касетного типу, інтегрований у стельовий простір об'єкта. Блок жорстко зафіксований на сталевій двотавровій балці перекриття, що виключає передачу вібрацій на сендвіч-панелі покрівлі. Видно професійну прокладку дренажних ліній та фреонових магістралей у білій захисній ізоляції, які охайно прокладені вздовж металоконструкцій. Декоративна панель блоку забезпечує розподіл повітря у чотирьох напрямках, що дозволяє підтримувати стабільний температурний режим у медичних залах з великою кількістю обладнання та персоналу.

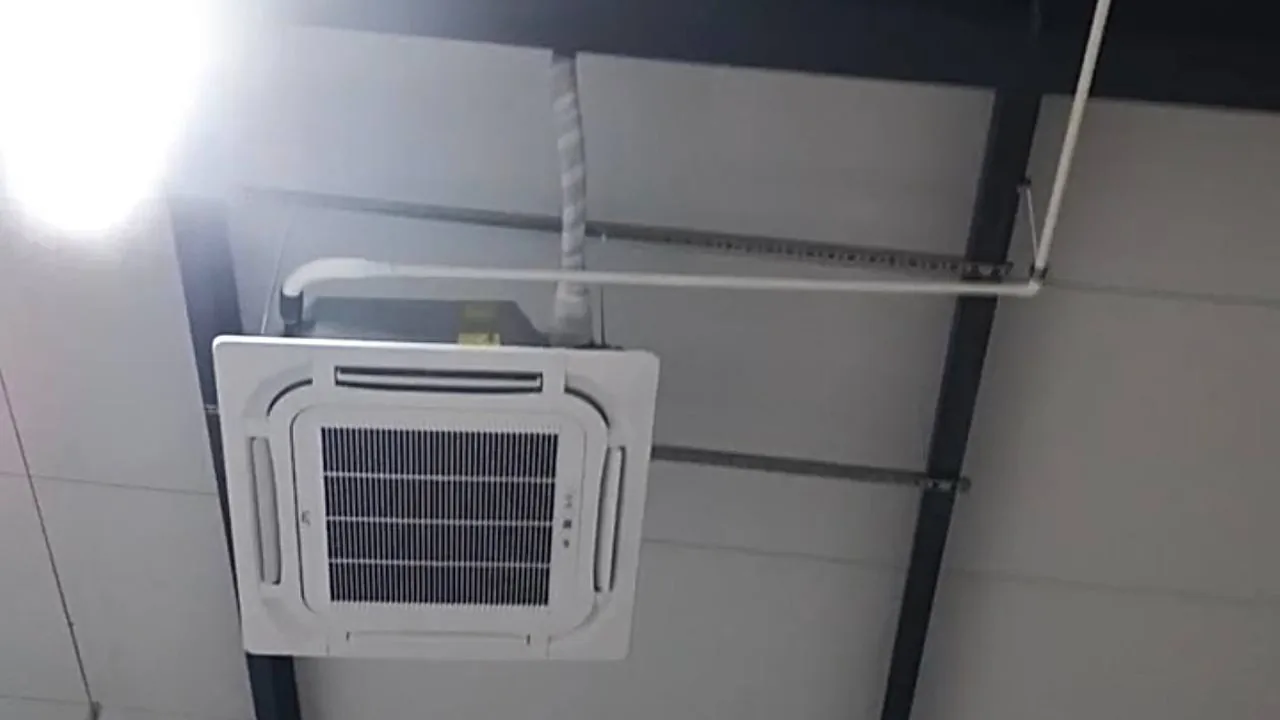

Фото 04: На зображенні представлено вузол підключення внутрішнього касетного блоку. Чітко видно розведення білих пластикових труб дренажної системи, які прокладені вздовж сталевих профілів із дотриманням необхідного кута нахилу для самопливного відведення вологи. Силові та сигнальні кабелі захищені гофрованою ізоляцією, що відповідає нормам пожежної безпеки для медичних установ. Блок встановлений таким чином, щоб забезпечити вільний доступ до сервісної панелі, не перекриваючи при цьому основні джерела освітлення в залі.

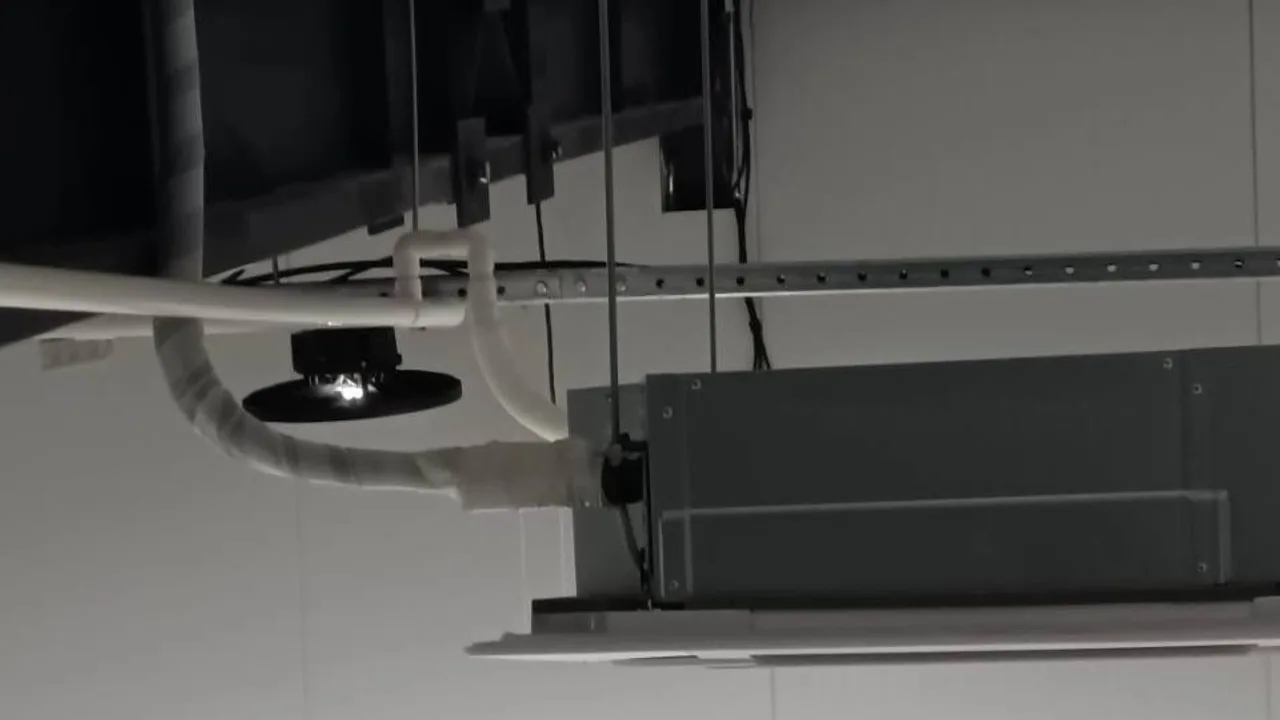

Фото 05: На зображенні представлено вузол підключення внутрішнього касетного блоку до магістралей. Фреонові траси захищені якісною термоізоляцією та додатково обмотані захисною стрічкою, що запобігає утворенню конденсату на поверхні та захищає мідь від зовнішніх впливів. Біла дренажна труба з ПВХ прокладена з чітким дотриманням кута нахилу для ефективного відведення вологи від піддона блоку. Вся конструкція підвішена на посилених різьбових шпильках до металевої балки перекриття, що є стандартом промислового монтажу від Ventall для об'єктів із відкритими стелями.
