Квартира на вул. Малевича: вентиляція з F7 і вугільною фільтрацією, зволоження Carel та канальне кондиціонування Daikin

Проєктування, монтаж та пусконалагодження систем мікроклімату в квартирі: вентиляційна установка AEROSTAR (під замовлення Ventall) із проєктною подачею 450 м³/год, фільтрація F7 + вугільний фільтр із втратами тиску 300-400 Па, керування через пресостат для підтримання заданого об'єму повітря, система зволоження Carel, канальне мультиспліт-кондиціонування Daikin, віддалене та автоматичне керування.

Локація: вул. Малевича, Київ.Категорія: побутові

Фотозвіт монтажу

Відео кейсу: Квартира на вул. Малевича: вентиляція з F7 і вугільною фільтрацією, зволоження Carel та канальне кондиціонування Daikin

Монтаж оцинкованої регульованої рами-підставки для зовнішнього блоку VRF-системи Ventall у Києві.

Монтаж складної системи повітроводів із фольгованою ізоляцією для вентиляції та зволоження квартири в Києві від Ventall.

Близький план лінійного щілинного дифузора для прихованої вентиляції та зволоження в інтер'єрі квартири, Київ.

Прихований ревізійний люк у стелі для доступу до системи вентиляції та зволоження в квартирі (Київ).

Зовнішній блок мультизональної системи кондиціонування Haier для квартири в ЖК «Овочевий Край» (Київ), змонтований Ventall.

Технічні деталі монтажу

Коротко про виконання робіт:

Для квартири на вул. Малевича виконано проєктування, монтаж та пусконалагодження системи вентиляції, зволоження та кондиціонування. Застосовано вентиляційну установку AEROSTAR (під замовлення Ventall) з проєктною подачею 450 м³/год і фільтрацією F7 та вугільним фільтром. Через втрати тиску 300-400 Па реалізовано керування по пресостату: система автоматично підвищує оберти двигуна в міру забруднення фільтрів, щоб утримувати заданий проєктний об'єм повітря. Також встановлено систему зволоження Carel і систему кондиціонування Daikin мультиспліт канального типу, з можливістю віддаленого та автоматичного керування.

Вентиляція: AEROSTAR (під замовлення Ventall), проєктна подача 450 м3/год.
Фільтрація: F7 + вугільний фільтр.
Втрати тиску на фільтрації: 300-400 Па.
Логіка керування: пресостат, підтримання заданого об'єму повітря; автоматичне підвищення обертів при забрудненні фільтрів.
Зволоження: Carel (продуктивність потребує уточнення).
Кондиціонування: Daikin, мультиспліт, канального типу (потужність потребує уточнення).
Керування: віддалене та автоматичне.
Обсяг робіт: проєктування, монтаж, пусконалагодження.

Відео: Проєктування, монтаж та пусконалагодження систем мікроклімату в квартирі: вентиляційна установка AEROSTAR (під замовлення Ventall) із проєктною подачею 450 м³/год, фільтрація F7 + вугільний фільтр із втратами тиску 300-400 Па, керування через пресостат для підтримання заданого об'єму повітря, система зволоження Carel, канальне мультиспліт-кондиціонування Daikin, віддалене та автоматичне керування.

Фото 01: Підготовка основи для встановлення кліматичного обладнання. На фото зображено збірну раму з оцинкованої сталі, яку використовують для монтажу зовнішніх блоків VRF-систем. Конструкція оснащена регульованими ніжками для точного вирівнювання на поверхні (покрівля, бетонна основа) і захисту від корозії та вібрацій.

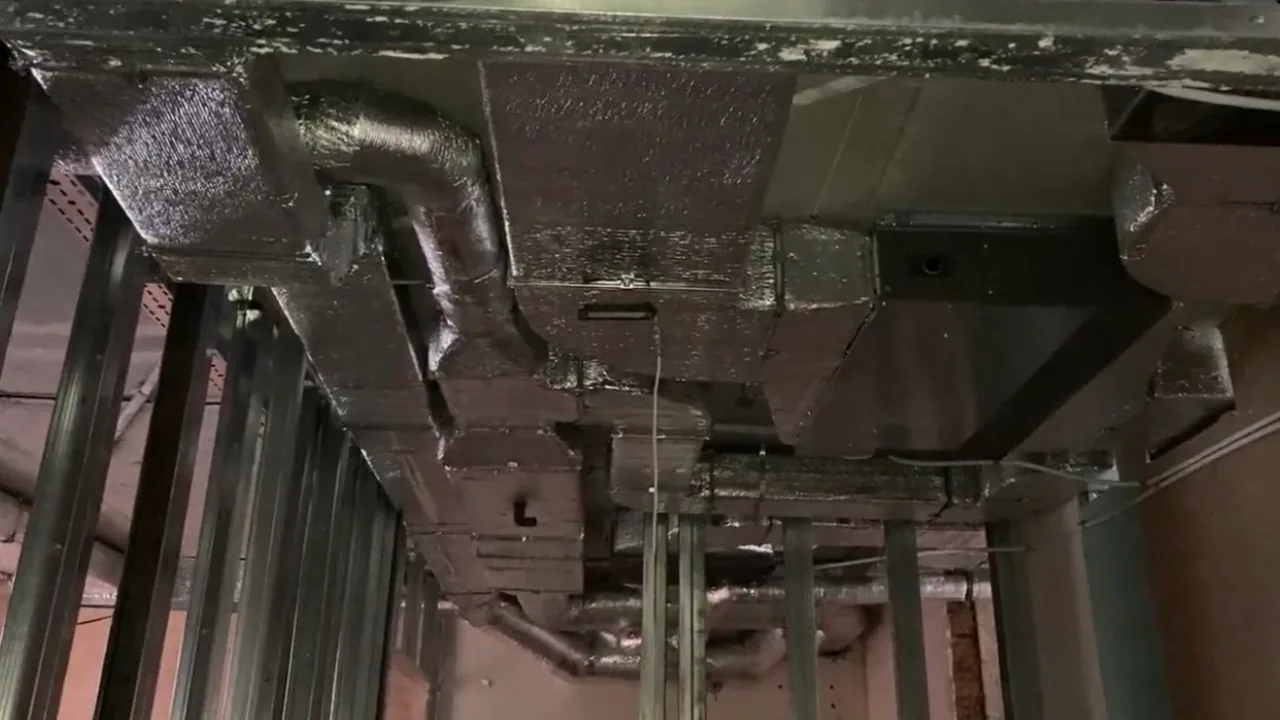

Фото 02: Технічний етап інсталяції системи ОВіК у квартирі (місто Київ). На фото продемонстровано мережу повітроводів, захищених посиленою фольгованою ізоляцією. Таке рішення від Ventall забезпечує подачу зі зниженим шумом повітря та стабільну роботу центрального зволоження без конденсату в застельовому просторі.

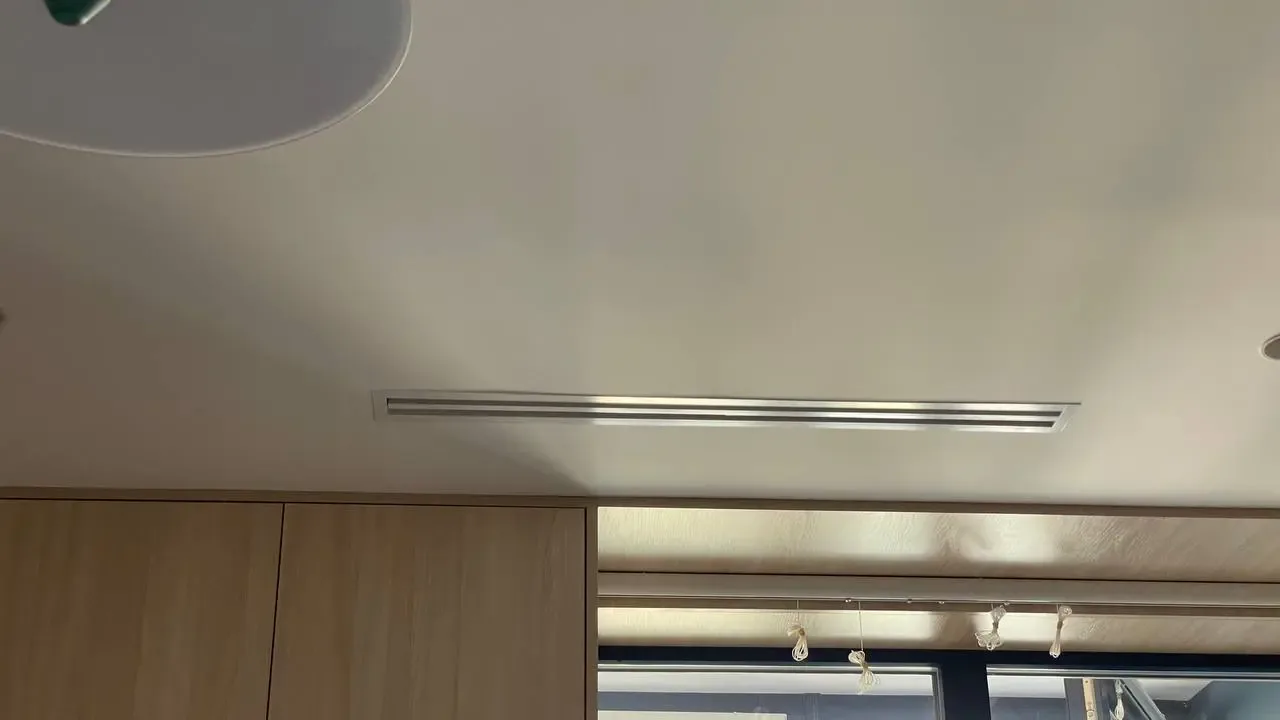

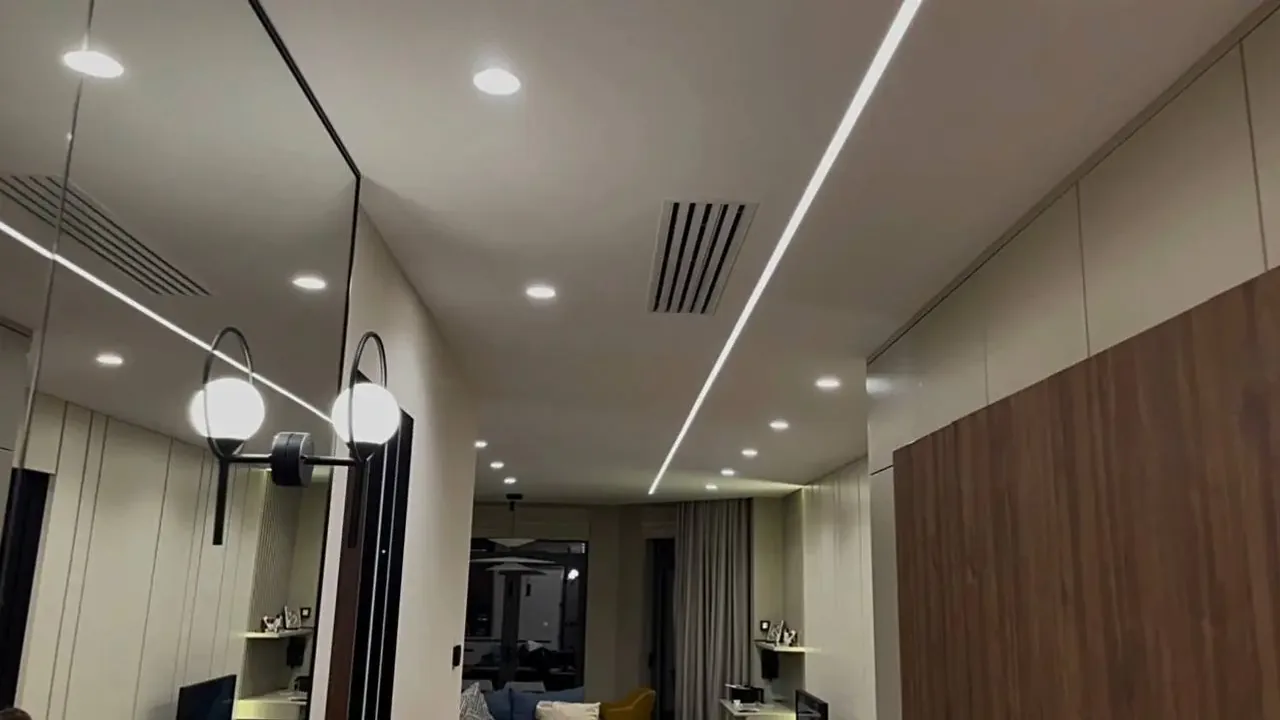

Фото 03: На фото зафіксовано щілинний дифузор прихованого монтажу у стельовій зоні квартири. Дифузор підключено до мережі вентиляції та центрального зволоження для рівномірного розподілу повітря. Після налаштування перевірено роботу вузла подачі без локальних протягів.

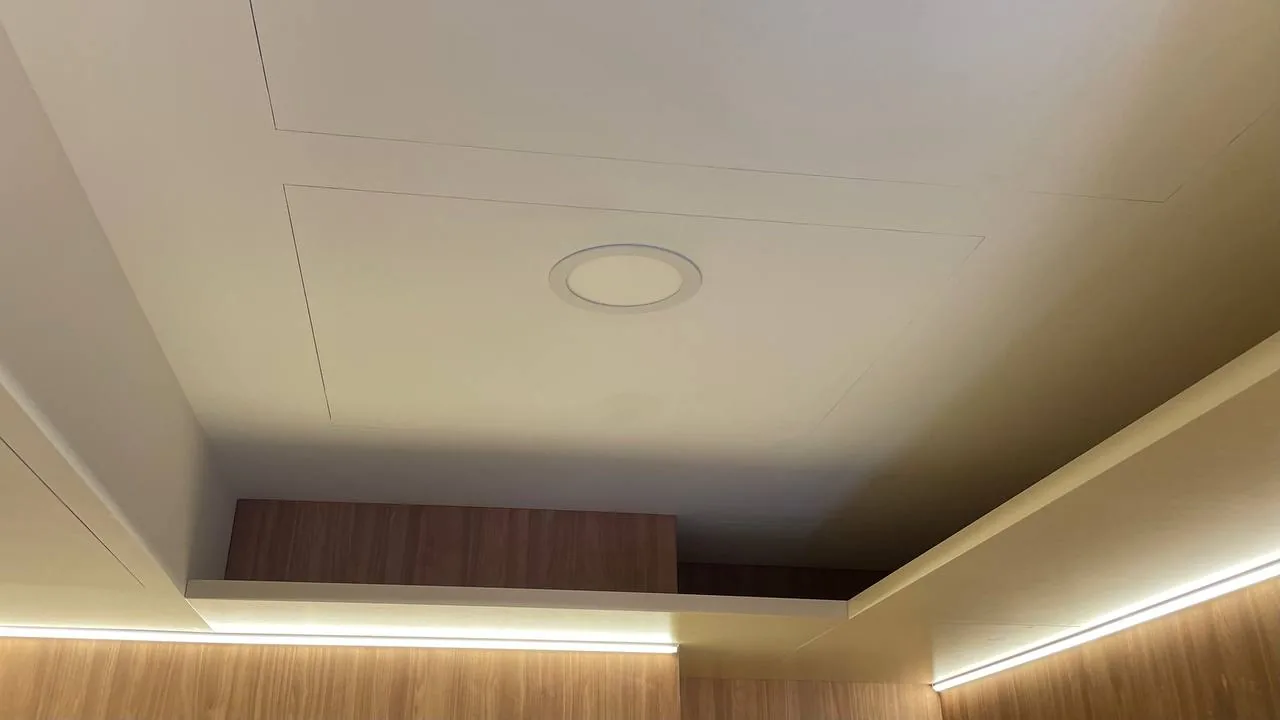

Фото 04: На фото показано ревізійний люк для сервісного доступу до вентиляційної установки Aerostar і вузлів зволоження. Люк інтегровано в стелю з доступом до фільтрів, автоматики та точок обслуговування. Під час здачі перевірено зручність доступу для регламентного сервісу.

Фото 05: На фото зафіксовано зовнішній блок VRF-системи Haier, встановлений на підставці біля фасаду будівлі. Виконано монтаж блоку, підключення фреонових магістралей та кріплення на опорній рамі. Після пусконалагодження перевірено роботу в режимах охолодження та керування з внутрішніх блоків.
